KBZ—400/1140（660）矿用隔爆型真空馈电开关适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，额定电流为400A，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，馈电开关保护器采用DSP 微处理器和大容量新型芯片进行双芯片工作，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快，能完成漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、过载、短路（分相敏保护、电流幅值保护两类）、断相、温度保护、瓦斯保护、风电闭锁、分合闸回路电压监测等多种保护功能。

当供电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。做总开关时具有三相对称性漏电和漏电闭锁保护，为分支开关漏电保 护的后备保护；做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能。过流保护具有反时限特性，(系统)近端出口短路采用大电流无压释放保护电路。同时，开关具有远程通讯功能，能与监控中心实现远程数据交换，并接 受远程网络的控制与操作，便于组成煤矿井下变电所远程监测监控系统，进 而实现井下变电所的无人值守。

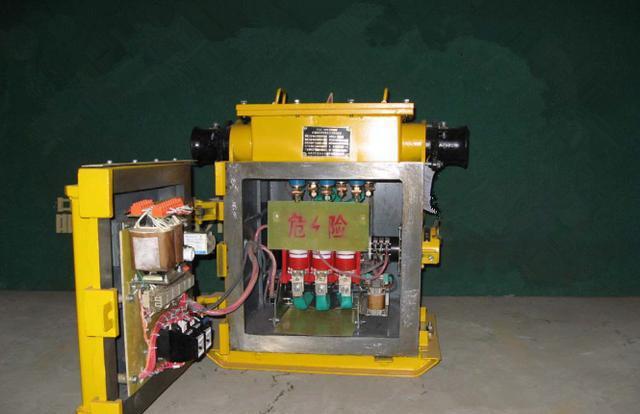

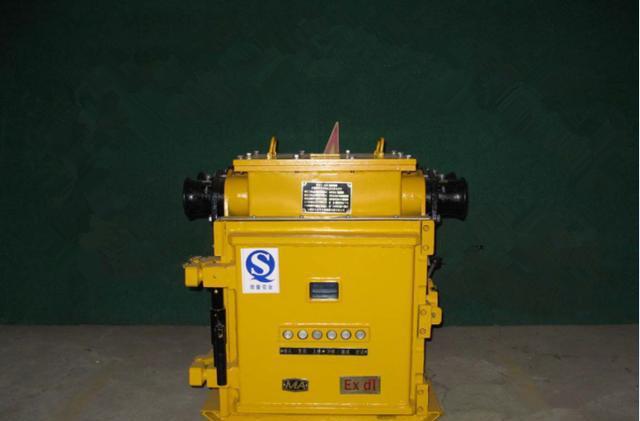

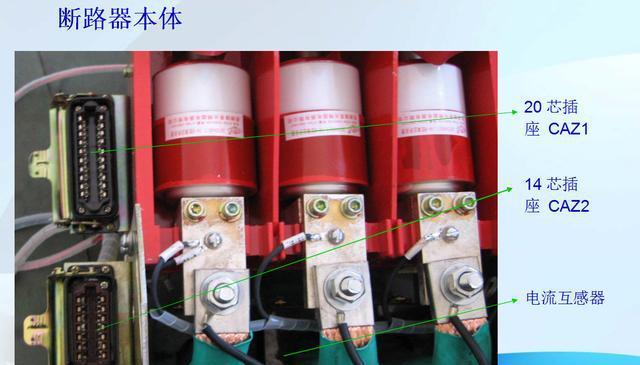

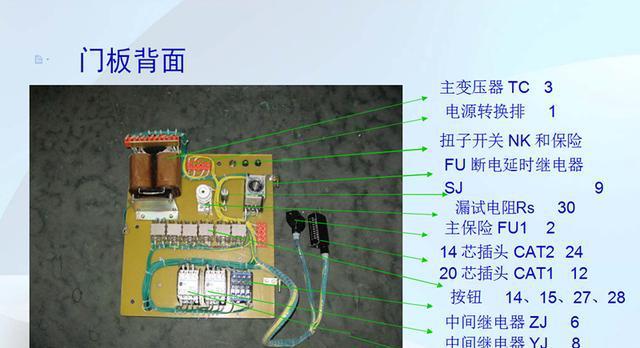

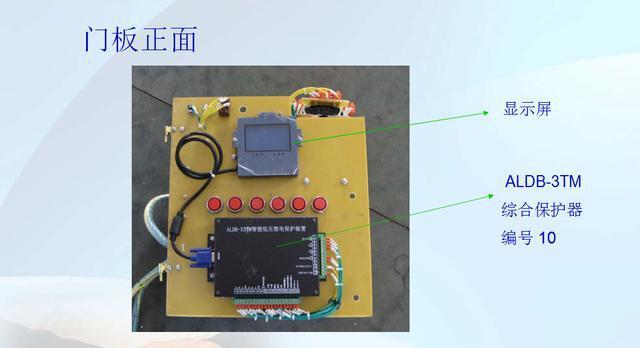

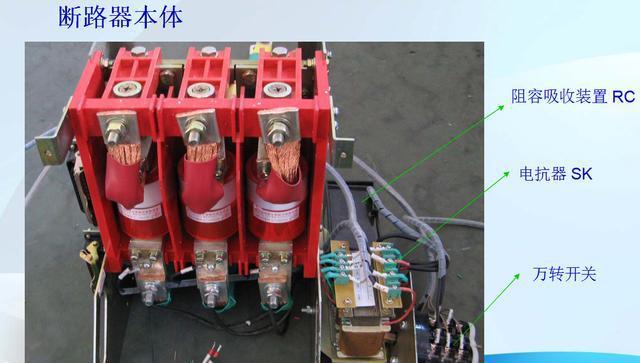

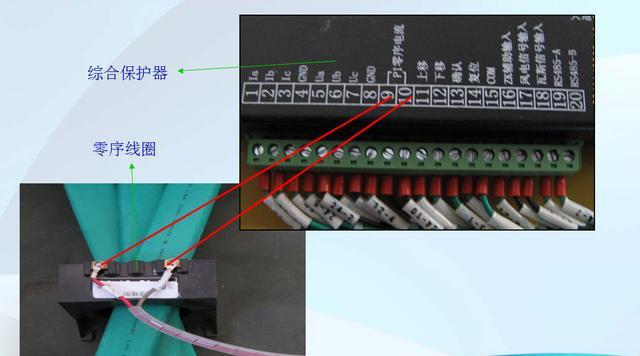

馈电开关的隔爆外壳呈方形，并安装在撬形底座上。隔爆外壳分为上、下两个空腔即接线腔与主腔。接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。主腔由主腔壳体与前门组装而成。开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。开关前门打开时，前门支承在壳体左侧的铰链上。交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。主腔右侧安装有电源开关，高压熔断器F1，电源变压器T1，三相电抗器T4，阻容吸收RC和1140/660转换端子调整板的立板。电源开关具有“通电”和“断电”两个位置，逆时针转动为“通电”位置，此时接通变压器，处于待命状态；顺时针转动为“断电”位置，此时内部电源除电源进线外全部切断，可以开腔进行检修作业。前门安装有保护装置，显示器和按钮等。安装的五个按钮分别是合闸、分闸、确认、下行、试验（确认+下行＝复位）。前门还安装一个液晶显示观察窗，用于观察开关的运行状态，实时数据、故障种类及参数设置等。馈电开关具有可靠的机械联锁：转换开关与门的联锁，手柄与断路器手动分闸的联锁。

首先安装KBZ-400开关，400真空馈电出厂电压整定在1140V，电流设定为400A， 井下电工根据实际使用电压做660V或1140V的调整，同时根据分支回 路实际负荷做工作电流设定、总分开关设定及其它相应设定。

第一，电压调整有两步：

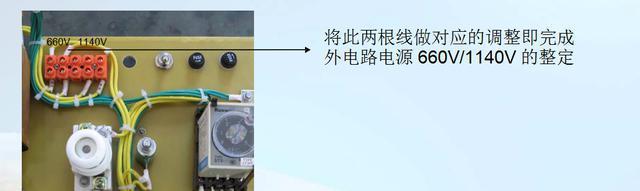

1）在门板上将通往变压器的工作电源做调整。

2）在保护内部对保护的 额定工作电压做调整。步骤如下：

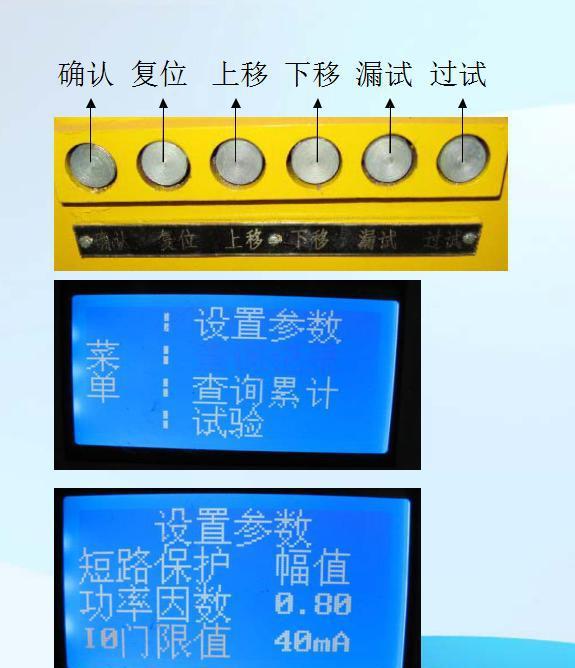

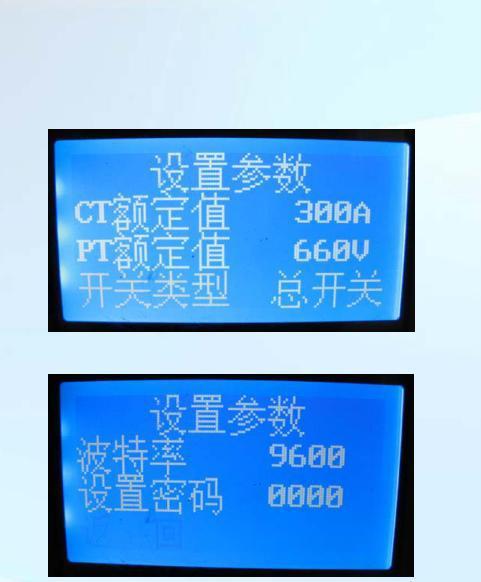

按“确认”按钮进入“菜单” 按“上移”或“下移”按钮选择“设置参数”选项（闪烁）再按“确认”按钮进入“设置参 数”菜单

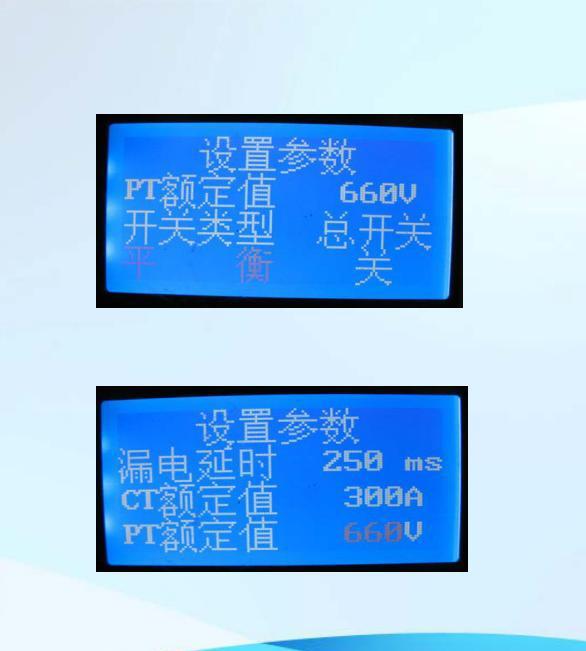

按“上移”或“下移”按钮选择“PT额定值”选项（闪烁）再按“确认”按钮进入“660V”选 项，按“上移”或“下移”按钮 选择主回路电压，应在 “660V、1140V”之间选择。选定之后再按“确认”按钮 退回“设置参数”界面。再按“上移”或“下移”按钮选择“ 返回”选项（闪烁），按“确 认”按钮退回“菜单”界面。

再按“上移”或“下移”按钮选择 “复位”选项（闪烁），按 “确认”按钮退回“分闸”界面

这时电压调整就完成了。

电流设定有三步：

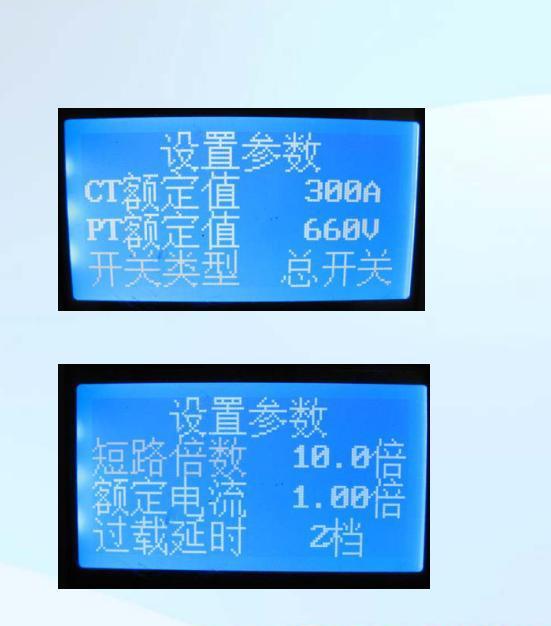

1）按照上面所述步骤进入“设置参数” 下的“CT额定值”选项，按照开关铭 牌设置为“200A或400A”

2）进入“设置参数”下的“额定电流”选 项，按照分支回路实际负荷设置为 “CT额定值”倍数。

例：如果要设置额定电流为280A，这 时“CT额定值”如果为400A，那么“ 额定电流”设置为0.7倍。

即：400A×0.7=280A

负载电流超过额定电流整定标值1.1倍 时报警，并开始实施反时限延时。负载 电流超过额定整定值的倍数越大，动作 延时越短。

“过载延时”选项为过载保 护的整定分档，可分 为：1、2、3、4档。档位越小延时时间 越短。对于出现断续过载,对过载能 量进行释放和积累运算同时,执行 反时限保护。

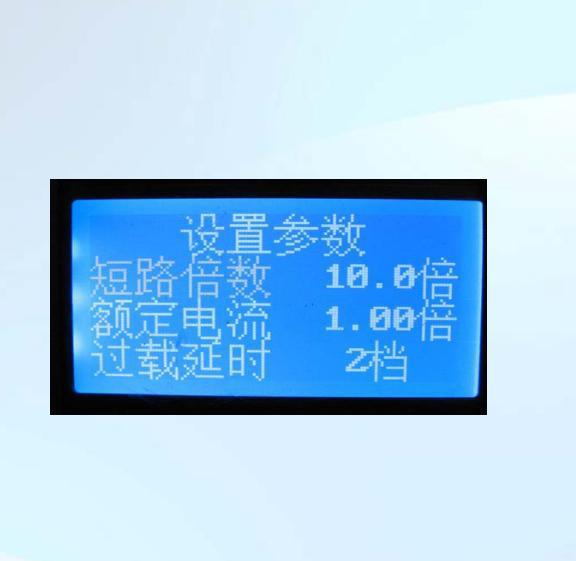

3）进入“设置参数”下的“短路 倍数”选项，按照分支回路 实际短路负荷设置为“额定 电流”倍数。

例：如果要设置短路电流为 2200A，这时“额定电流” 如果为280A，那么“短路 倍数”设置为8倍。

即：280A×8=2240A

短路动作时间：从出现短路信号至确认 无误后发出保护信号，小于100ms 。大 于10倍额定电流整定值实行无压释放保 护,动作时间少于100ms 。

总分开关设定：

1）按照上面所述步骤进入“ 设置参数”下的“开关类型” 选项，按照开关使用位置 决定开关为总开关或分开 关。

2）当设为“总开关“时，必须 同时设置“漏电延时”选项。一般设置为200~300ms

2）当设为“分开关“时，必须同时设置“网络设置”菜单。

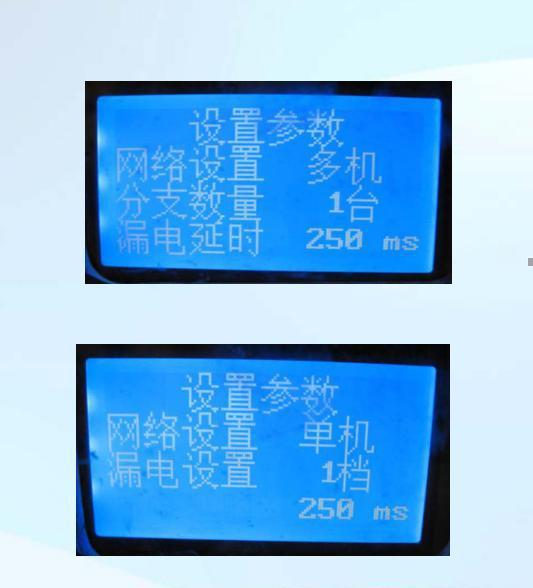

3）“网络设置”共有“单机”、“多机”、“通用”三个选 项，一般本供电系统内 所有分开关数目大于等 于二台时设置为“多机”， 一台时设为“单机”，

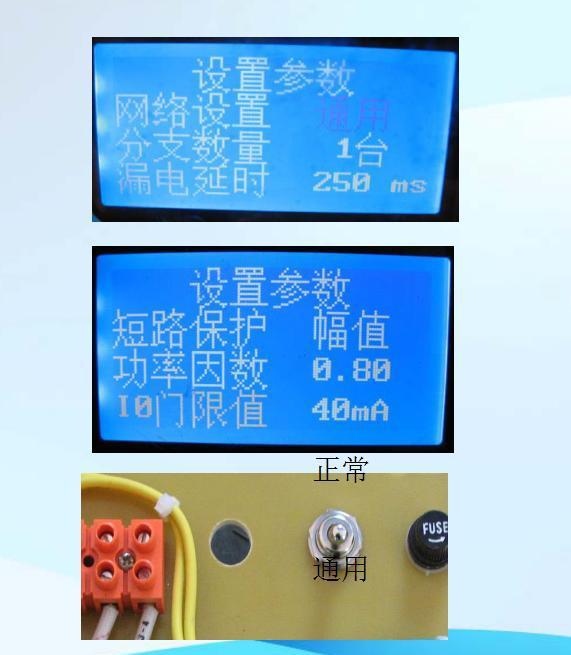

4）当设置为“通用“时自 动关闭直流附加法，总 分开关均通过I0电流值来 判断漏电电阻是否达到 跳闸值。 同时将门板上扭子开关 打在”通用“位置，在“设置参数”菜单下选择“I0门正常限值”项设定合适数值

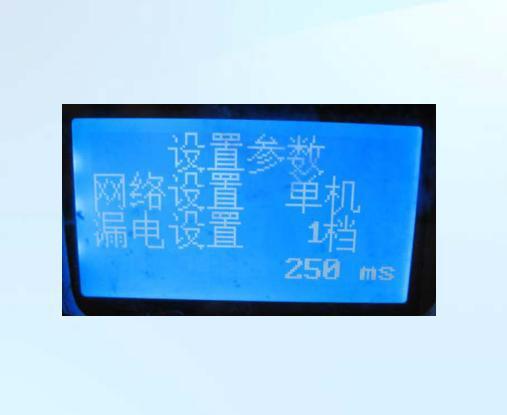

5）当设置为”单机“时下一项显示为” 漏电设置“项，”漏电设置“项可以 用来设置漏电的档位，可以根据 线路上分支的多少和分布电容的 大小进行设置。分布电容越大档位应设置越高。这 样可对漏电动作值进行最佳的补 偿。具体设置方法为：

a) 1档三相对地无分布电容；b) 2档三相对地分布电容约0.22uf； c) 3档三相对地分布电容约0.47uf； d) 4档三相对地分布电容约1.0uf；

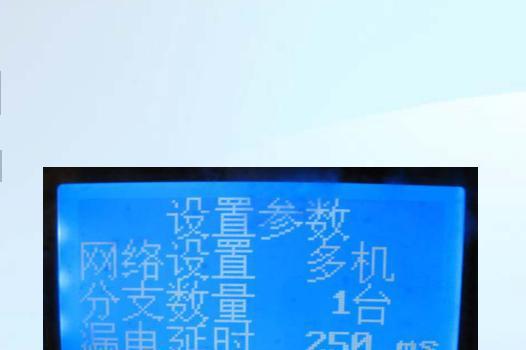

6）当设置为“多机”时下一项显 示为“分支数量”项。“分支数量”项一般由本供电系统内所有分开关数量决定。按 实际数量设定。可对漏电动作 值进行最佳的补偿。

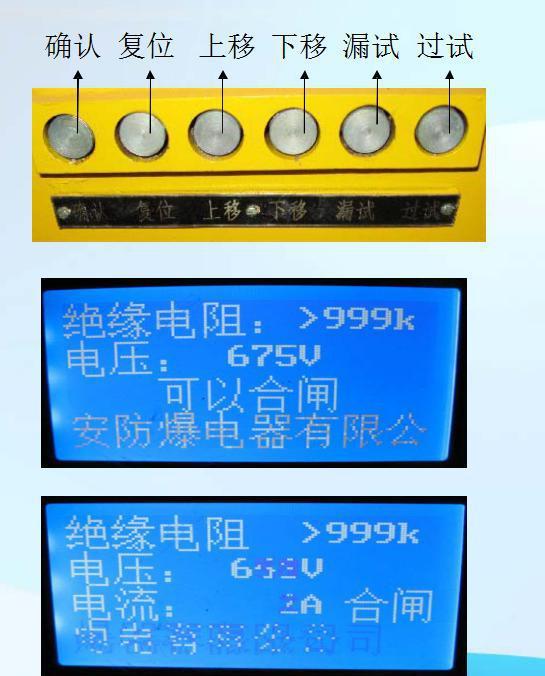

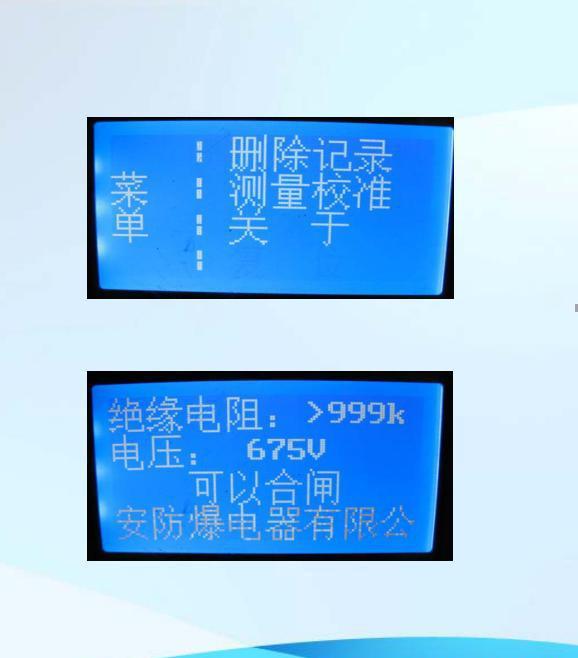

设置完毕按以上步骤退出或直接按“复位”按钮退回到分闸 界面。此时可以用手柄合闸， 界面如右图，实时显示电压、 电流、绝缘电阻值。

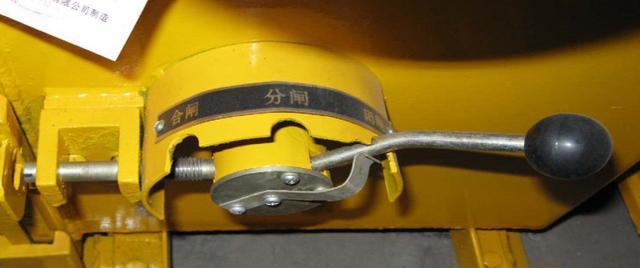

复位”按钮只有手柄打在 分闸位置才可用。

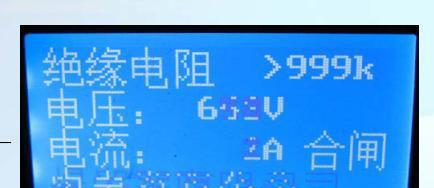

正常工作时的显示界面：

出现故障时必须先将手柄打在 分闸位置才能按“复位”按钮退出 故障界面返回“分闸”界面。分析 故障处理问题后再重新合闸。

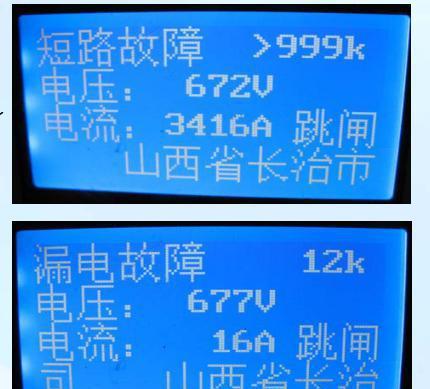

出现故障时显示的界面
