矿井开采过程中形成的导水裂缝带及底板破碎带、人工封闭不良钻孔等导水通道延伸至充水含水层、地表水时,会导致含水层水、地表水涌入井下[1-2]。超前探放水钻孔对充水含水层的疏放,使得含水层水涌入井下。在矿井全生产周期内,井筒、掘进工作面、回采工作面等会持续产生矿井水,矿井排水系统承接着将矿井水抽排至地表的功能,矿井排水系统的可靠性至关重要,直接影响矿井安全生产。
水仓作为矿井排水系统重要的一环,起到集中储存矿井水、沉淀矿井水的作用。《煤矿防治水细则》等明确规定:“矿井主要水仓应当有主仓和副仓,当一个水仓清理时,另一个水仓能够正常使用。新建、改扩建矿井或者生产矿井的新水平,正常涌水量在1 000 m3/h以下时,主要水仓的有效容量应当能容纳所承担排水区域8 h的正常涌水量。采区水仓的有效容量应当能容纳4 h的采区正常涌水量,排水设备应当满足采区排水的需要。”[3-4]因此,矿井水仓的完整性、可靠性极大地影响矿井水的正常排放和矿井安全。
在矿井开采过程中,由于煤层采动破坏了围岩及顶板岩层原始应力状态,使得围岩及顶板岩层发生变形乃至破坏[5-6]。水仓实质是井下储水的巷道,因此需留设相应的保护煤柱,防止煤层采动围岩破坏影响水仓的完整性,以确保水仓的安全。
某煤矿水仓周边为采空区,采空区作为过滤采区矿井水使用。在清理水仓后发现水仓巷道出水点较多,最大涌水量达到15 m3/h,出水点位置主要为水仓巷道碹与碹之间的缝隙,且靠近过滤采空区一侧,长期渗漏情况下可能进一步使煤柱失稳[7-10]。为确保水仓安全性,需对水仓与过滤采空区间留设的防隔水煤柱进行安全评价,并采取相应的治理措施,以提高防隔水煤柱的稳定性。
矿井水仓位于主斜井井底,北西侧为22211过滤采空区,南西侧为22号煤层中央辅运大巷。水仓目前主要负责22号煤层采空区涌水抽排。水仓分为主水仓和副水仓,总容量2 060 m3。
水仓净断面为半圆拱形,宽4.20 m,高3.27 m,支护形式为“锚喷+砌碹”,锚杆采用Φ16 mm×1 800 mm,间排距1 000 mm×1 200 mm,4根矩形布置,喷砼厚度50 mm(强度C20),锚喷后进行砌碹,碹厚度300 mm。

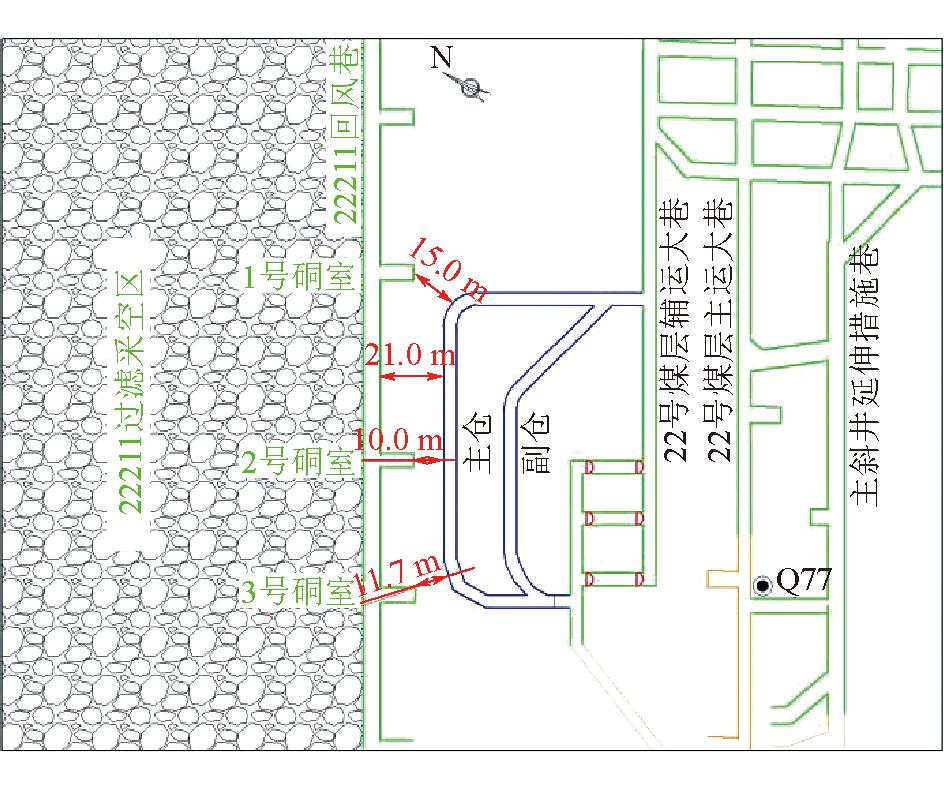

水仓主仓靠近22211采空区,设计保护煤柱21 m。在22211工作面巷道掘进过程中,向水仓侧挖掘了3个硐室,硐室深11 m,硐室导致22211采空区与主水仓间煤柱为10~15 m,保护煤柱最小处10 m位于2号硐室处,远小于原设计的21 m保护煤柱。水仓与过滤采空区位置关系如图1所示。
图1 水仓与过滤采空区位置关系示意

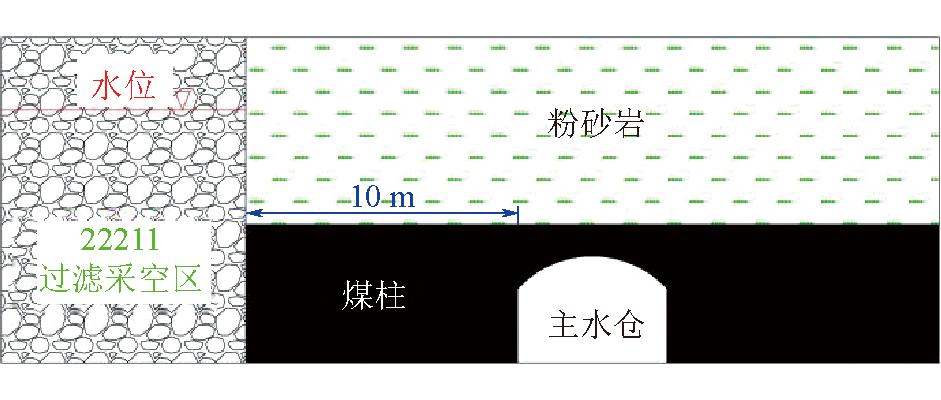

将矿井水排入水仓主仓相邻的22211采空区过滤后排出,因此22211采空区作为过滤采空区使用。22211采空区在水仓区域处于22号煤层相对局部低洼点,监测得到水位标高+1 113.5 m,水仓主仓在22211采空区侧底板最低标高+1 102.9 m,22211采空区与水仓间水位高差为10.6 m。水仓与过滤采空区剖面如图2所示。
图2 水仓与过滤采空区剖面
水仓附近Q77钻孔显示,22号煤层厚度6 m,煤层顶板为8.7 m的粉砂岩,水仓顶板存在2.73 m 的煤层,分析认为,水仓在采空区侧出水水源为采空区过滤水,采空区过滤水经煤柱裂隙发生渗漏出水。采用《煤矿防治水细则》中关于防隔水煤(岩)柱的尺寸要求,22211采空区与水仓间煤柱留设厚度计算见式(1):
(1)
式中:L——煤柱留设的宽度,m;
K——安全系数(2~5),取5;
M——煤层厚度或采高,取6 m;
p——安全水头压力,取0.1 MPa;
Kp——22号煤层的抗拉强度,取0.35 MPa。
经计算得出,水仓与22211采空区间安全煤柱宽度为14.3 m。煤柱宽度不满足防隔水煤柱安全需求;同时水仓巷道采用砌碹工艺,砌碹壁后存在空隙,进一步影响了碹体结构的承载力,在水压作用下,壁后空隙易发生渗漏[11-12]。
22211采空区过滤水经煤柱裂隙发生多处渗漏,涌水量最大达到15 m3/h,破坏了煤柱的稳定性。若长期渗漏出水,会使渗流通道的冲蚀扩大,相邻裂隙进一步贯通,使煤柱裂隙逐渐变大,煤柱逐渐失稳,从而导致采空区突水,进一步影响水仓的安全可靠。因此,需对该煤柱进行注浆加固,增强煤柱稳定性,确保水仓的安全。
为避免22211过滤采空区水长期渗透破坏煤柱的稳定性,采用了地面施工钻孔对硐室进行注浆充填,从而增加煤柱厚度[13-14];在井下水仓巷道出水位置施工钻孔进行壁后注浆,封堵渗漏裂隙,以提高煤柱整体强度[15-18]。

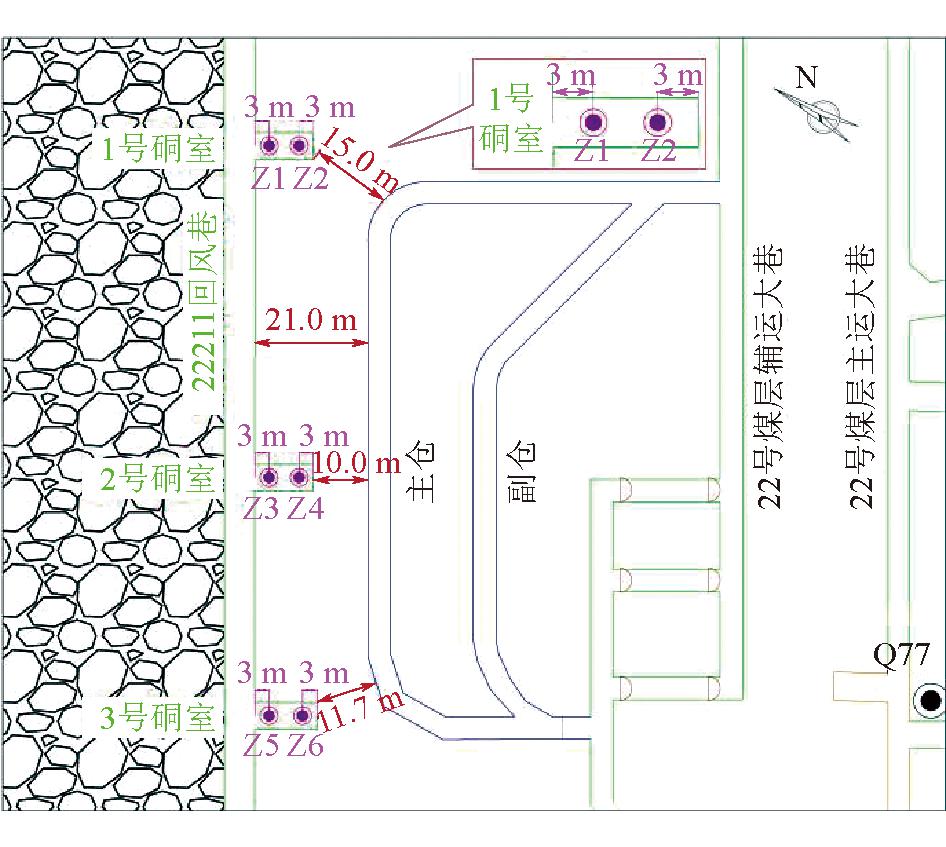

根据Q77钻孔揭露资料可知,该区域第四系厚度4 m,22号煤层埋深100 m,据此来设计地面注浆钻孔结构。在地面施工钻孔对1号~3号硐室进行注浆充填,每个硐室设计2个钻孔,钻孔距离硐室开口端及最里端均为3 m,2个钻孔间距为5 m,共设计6个钻孔,即Z1~Z6钻孔。地面注浆钻孔布置示意如图3所示。
图3 地面注浆钻孔布置示意
22211工作面按实测裂采比计算得导水裂缝带高度为89 m,以70°塌陷角考虑塌陷影响范围为32 m。22211工作面与1号~3号硐室最里端距离为16.7 m,钻孔处于塌陷影响范围的裂缝带内。

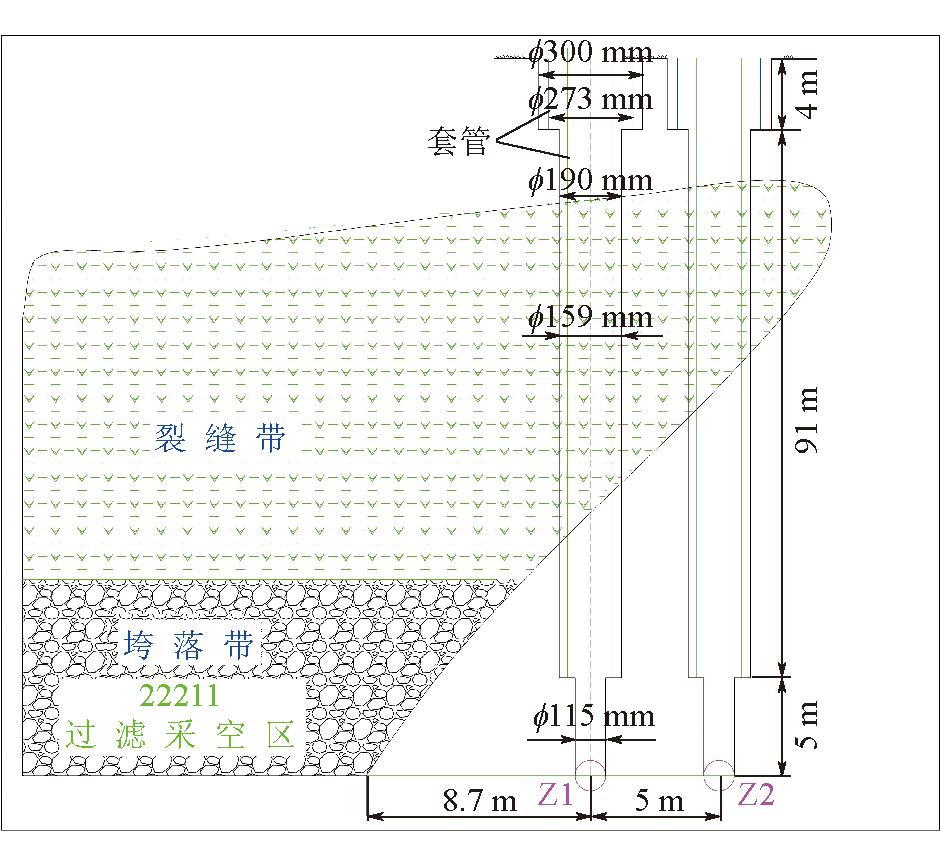

钻孔以Φ300 mm开孔钻进至第四系底部进入基岩,下入Φ273 mm套管固管,扫孔后以Φ190 mm 钻进至95 m,考虑到采空区塌陷影响,下入Φ159 mm套管至95 m并固管,扫孔后以Φ115 mm钻进约5 m进入硐室。地面注浆钻孔结构示意如图4所示。
图4 地面注浆钻孔结构示意
图5 井下注浆钻孔布置示意

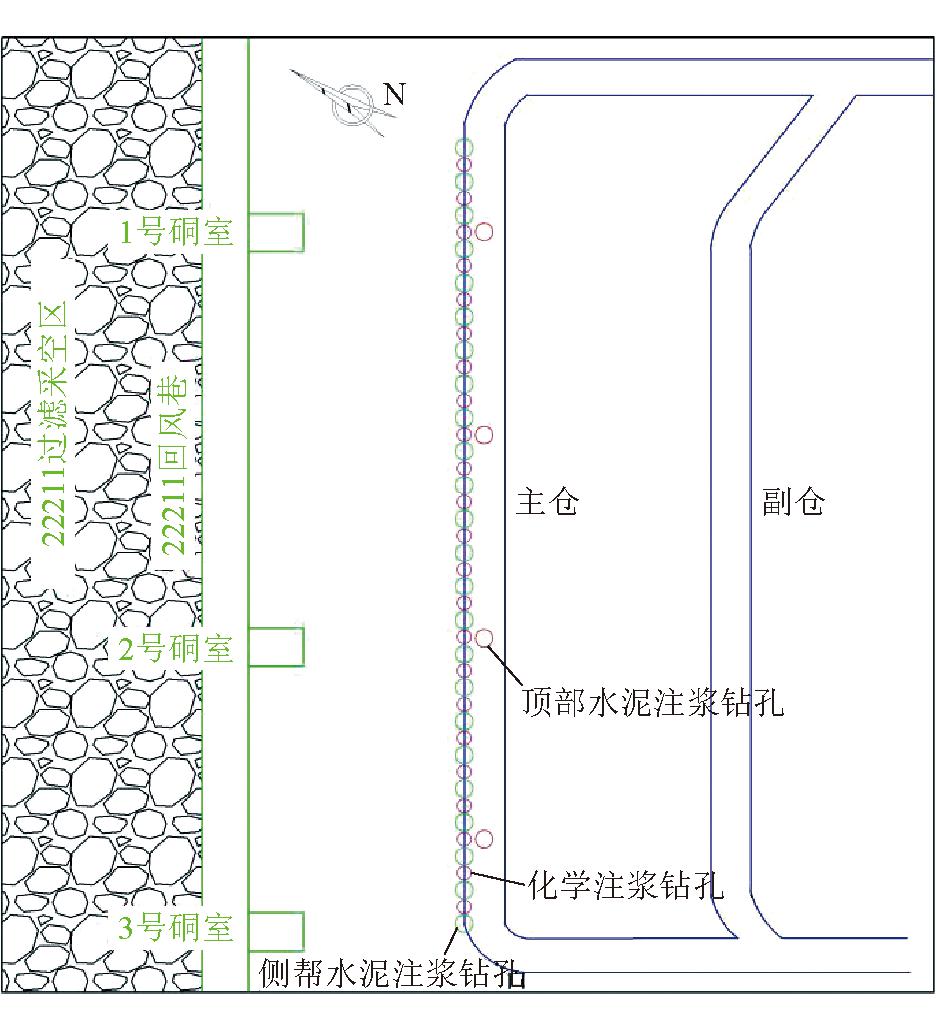

由于水仓主仓有很多渗漏出水点,为封堵渗漏裂隙,在井下水仓主仓设计注浆钻孔51个,其中水泥注浆钻孔28个,化学注浆钻孔23个。
2.2.1 水泥注浆钻孔
在侧帮拱基砌碹处及巷道顶部中心线处使用Φ27 mm钻头施工水泥注浆钻孔,下入封孔器及注浆管,钻孔深度以穿过砌塇进入煤岩为准,约0.5 m。侧帮钻孔间距5~10 m,顶部钻孔间距15~20 m,钻孔尽量布置在漏水量较大的位置,侧帮钻孔数量24个,顶部钻孔数量4个。侧帮注浆钻孔向22211过滤采空区方向施工,顶部注浆钻孔向煤层顶板方向施工。
2.2.2 化学注浆钻孔
待水泥注浆钻孔浆液凝固后,在水泥注浆钻孔间施工化学注浆钻孔,注入化学浆以实现补充封堵。
化学注浆钻孔在侧帮拱基砌碹处水泥注浆钻孔间隔施工,钻孔Φ27 mm,深度约1 m,共设计23个化学注浆钻孔。下入封孔器及Φ25 mm注浆管,单孔注浆量由输入压力来控制,根据砌碹巷道实际情况单孔注浆压力不得超过1.5 MPa。化学浆液通过钻孔注入,随裂隙往里渗透,如浆液从出水点流出及时控制调整注浆压力,直至将出水点封堵住。

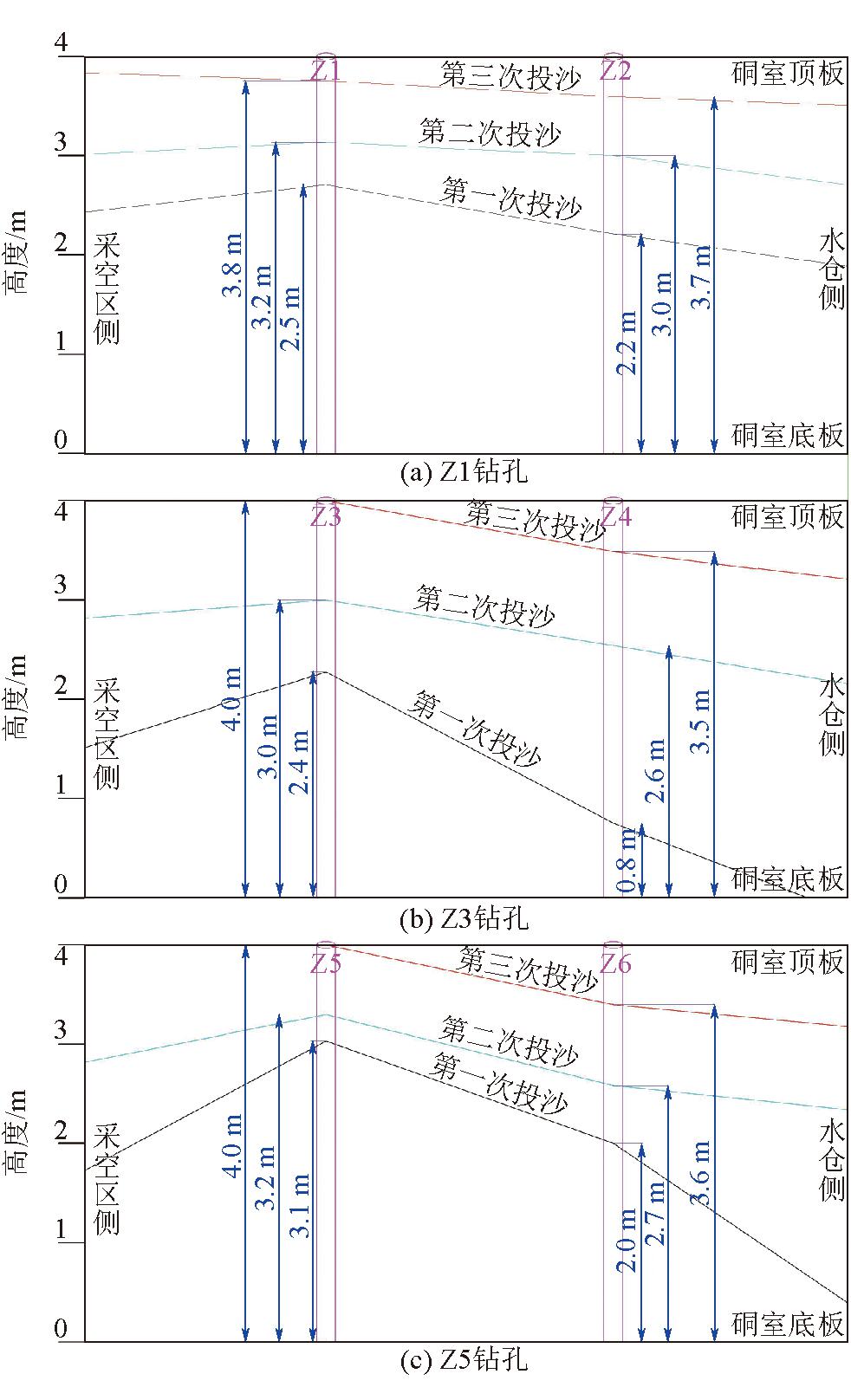

地面注浆钻孔按照设计要求施工完成后,硐室口处的Z1、Z3、Z5钻孔先行逐次投沙,每投入一定量沙子后,钻孔扫孔测量投沙高度,继续投沙扫孔,如此反复直至沙子堆积接顶至硐室顶板。Z1、Z3、Z5钻孔逐次投沙高度示意如图6所示。
图6 钻孔逐次投沙高度示意
投沙结束后,扫孔至硐室底板,将水泥浆通过钻杆注入沙层中进行旋喷置换,注浆过程中转动并提升钻杆,采用间歇式注浆方式,单次注浆时间约10 h,等待凝固后扫孔再注浆,如此循环,直至扫孔后不吃浆为止。Z2、Z4、Z6钻孔采用间歇式纯水泥注浆,直至吃浆量变小,采用纯水泥浆进行打压,稳压30 min以上,压力不低于2 MPa,结束钻孔注浆。其中,水∶水泥重量比为1∶0.8~1∶1.2,添加一定量的水玻璃,水玻璃用量最小为水泥量的2%,最大不超过水泥量的25%。井下硐室投沙总量达到860 m3,水泥1 737 t,水玻璃86.8 t。
在井下水仓侧帮拱基碹处施工24个钻孔,顶部施工4个钻孔,对侧帮整个断面及顶部进行水泥注浆。钻孔穿过拱基砌碹进入煤岩,依据砌碹的实际情况及钻孔揭露情况,对砌碹及壁后空隙采用水泥浆﹑水泥-水玻璃双液浆注浆。水泥注浆采用分段、分块逐步注浆,确保砌碹壁后空隙充填密实,保证砌塇的承压强度。当钻孔注浆终压力达到1.5 MPa且有浆液溢出时,采用水泥-水玻璃双液浆进行封孔。共注入水泥230 t,水玻璃6 t,水泥钻孔注浆后,水仓砌碹间基本无明流,仅呈渗漏状态,水泥钻孔注浆效果明显。
待水泥注浆钻孔浆液凝固后,在侧帮拱基砌碹处水泥注浆钻孔间施工化学注浆钻孔,注入化学浆以实现补充封堵。单个化学注浆钻孔深度约1 m,通过Φ25 mm注浆管注入化学浆,共注入化学浆5.65 t。化学浆液随裂隙注入,此时砌碹间渗漏已完全消失,水仓煤柱已不出水,水化学钻孔补注浆效果明显。
1号~3号硐室实际深度11 m、宽5 m、高4 m,硐室体积220 m3。1号硐室充填沙子用量287 m3、水泥用量599 t;2号硐室充填沙子用量328 m3、水泥用量650 t;3号硐室充填沙子用量245 m3、水泥用量487 t。1号~3号硐室实际充填沙子及水泥远大于硐室体积,且Z1、Z3、Z5钻孔通过旋喷注浆达到接顶时,Z2、Z4、Z6钻孔孔内浆液堆积体距硐室顶板仅差0.3、0.5、0.4 m接顶,硐室已基本呈充满状态。
在各硐室2个注浆钻孔间施工检查钻孔,检查钻孔在钻进至硐室浆液结石体中未出现漏浆、掉钻卡钻现象,取芯后对浆液结石体岩芯不同层段进行单轴抗压强度测试,单轴抗压强度为4.47~5.30 MPa,平均抗压强度为4.80 MPa,浆液结石体抗压强度能够满足要求。硐室的有效充填增加了水仓与过滤采空区间的距离,使得水仓与过滤采空区间的煤柱得到加固。
井下水仓砌碹处利用水泥-水玻璃双液浆注浆钻孔、化学注浆钻孔,对水仓砌碹壁后空隙注浆,有效充填固结了碹体间的空隙,增强了碹体结构的承载力,进一步增加了水仓砌碹巷道围岩的稳定性;水仓砌碹裂缝多处渗漏点渗水,涌水量达到了15 m3/h,在井下注浆钻孔注浆过程中,渗漏点逐渐减少,涌水量逐步降至为0。
(1)计算了过滤采空区与水仓间防隔水煤柱留设厚度,分析了当前采空区过滤水经煤柱裂隙长期渗漏、破坏煤柱稳定性的危害。在煤柱留设不足、砌碹体壁后存在空隙影响下,煤柱可能发生失稳,影响水仓的安全可靠。
(2)采用地面钻孔注浆充填硐室,注浆量大大高于硐室体积,增加了防隔水煤柱厚度;采用井下水泥即水化学注浆钻孔对水仓砌碹体壁后进行注浆,封堵了砌碹裂缝,使得渗漏量由15 m3/h降至0,提高了砌碹体结构的稳定性。
