煤炭开采对环境、土地和人民生活造成了巨大影响，露天开采尤其严重。排土场即露天矿开采过程中采矿排弃物集中排放的场所，对于排土场生态系统的恢复和重建已成为近年来土地合理高效利用所关注的焦点。李晋川等人对安太堡露天矿复垦地不同植被恢复模式下土壤理化性质、酶活性和微生物区系进行分析和土壤生态肥力评价；刘卫华等人以安太堡露天煤矿排土场生态复垦区刺槐+油松配置模式固定监测样地为研究平台，在植被调查和土壤因子分析的基础上，揭示种群基本特征与土壤因子之间的动态规律；杨睿璇等人以安太堡露天矿内排土场为研究对象运用地统计学分析了土壤理化性质空间变异性，为土壤改良和土壤质量检测提供有针对性的指导；张雅楠等人以黑岱沟露天煤矿北排土场为研究对象，将未受人工干扰的排土场作为对照，研究排土场复垦地的植被群落特征和土壤理化性质的变化，并用主成分分析法对排土场土壤质量进行综合评价；李鹏飞等人以内蒙古准格尔旗黑岱沟露天煤矿北排土场为研究对象，对复垦地不同恢复模式下的土壤理化性质及相关性进行测定与分析，以期为矿区生态环境可持续发展提供理论依据；张萌等人对山西平朔矿区安太堡露天煤矿排土场4种重构土壤方案的土壤粒径分布进行了多重分形参数计算，黄土区露天煤矿排土场土地复垦以及重构土壤质量的量化提供理论依据。

综上所述，就西北部干旱半干旱地区露天矿复垦土壤质量的研究，大都通过植被群落特征对土壤质量进行评价分析，从高精度地形出发，研究地形因子与土壤物理性质之间的关系的研究较少。对于大型露天矿来讲，排土场复垦是整个矿区复垦工程的重中之重，在排土场复垦的各个环节中，土壤重构是其关键，土壤重构本质上也是地形重构，研究地形因子与排土场复垦土壤的物理性质的关系就显得尤为重要。因此，本文以内蒙古锡林浩特胜利煤田一号露天矿北排土场作为研究对象，以无人机影像获取的分辨率为0.06 m的数字表面模型(DSM)为底图，选取土壤含水量、容重、比重和孔隙度4个物理指标，探讨地形因子对土壤物理性质的影响，为露天矿排土场重构提供理论支撑。

1 材料与方法

1.1 研究区概况

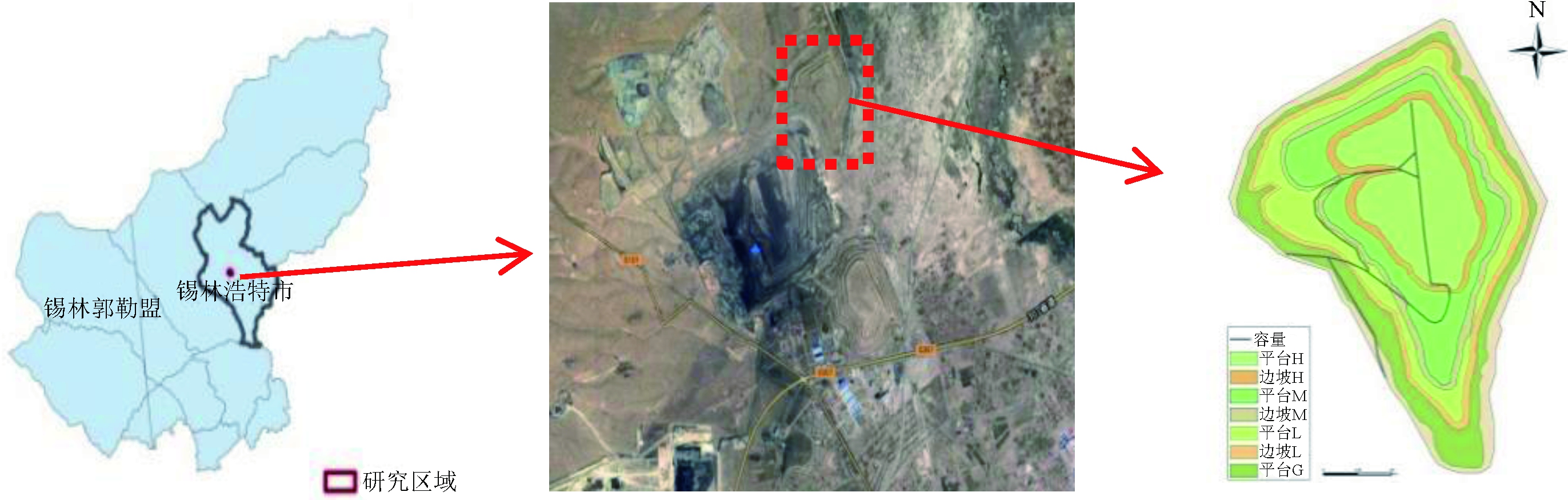

胜利一号露天矿位于内蒙古自治区锡林郭勒盟锡林浩特市西北部胜利苏木境内，地理坐标为东经115°30′～116°26′，北纬43°57′～44°14′。境内及其周围地势平坦，草原植被发育，地形略呈西高东低。本区属半干旱草原气候，每年的6、7、8月为雨季，占全年降水量的71%。土壤类型主要由栗钙土、草甸栗钙土、草甸土等组成。北排土场2006年投入治理，采取“一排、二覆、三沙障、四种、五灌、六养护”的复垦模式，主要种植沙打旺、苜蓿、披碱草和柠条等植物，2009年完成绿化复垦。研究区位置如图1所示。

1.2 土壤样品的采集及测定

露天矿排土场复垦分为边坡和平台。本次采集土壤样品采用随机取样法，利用环刀取表层0～10 cm的土壤，分别在边坡取样38个，平台取样79个，同时选择附近未扰动的表层土作为对照，并用GPS确定采样点位置。土壤样品自然风干后进行测定，测定指标包括土壤含水量、容重、比重和孔隙度。其中土壤含水量采用烘干称重法，容重采用环刀法，比重采用排水称重法，孔隙度采用土壤容重和比重计算而得，每个指标重复测定3次，取平均值。

1.3 地形专题图获取

为了获得高精度的地形专题图，选用四旋翼无人机DJI Matrice M100平台搭载Zenmuse X3非量测可见光数码相机获取影像数据。航测时天气晴朗，微风，飞行相对航高为100 m，航向和旁向重叠度分别为80%和60%。航测影像经快速处理检核合格后进入内业处理，利用Pix4D软件，得到排土场数字表面模型(DSM)，分辨率为0.06 m，最后利用ArcGIS获得排土场坡度、高程、地表粗糙度等地形专题图。其中，坡度按照《水土保持综合治理规划通则》(GB-T15772-1995)，结合实地情况分级，分为<5°、5°～25°、25°～35°和>35°这4个级别；研究区复垦排土场属于多台阶式，边坡和平台交替分布，故高程分别按边坡和平台进行分级，其中平台由低到高分为G、L、M、H这4个等级，边坡由低到高分为L、M、H这3个等级；地表粗糙度分为1.0～1.1、1.1～1.4、1.4～2.0这4个等级。

2 结果与分析

2.1 土壤物理指标统计分析

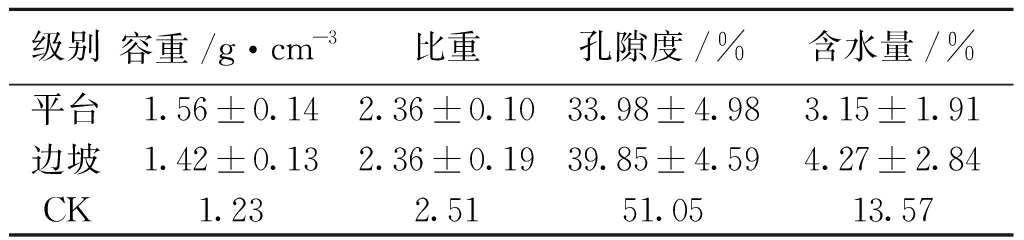

土壤物理性质是土壤质量的重要组成部分，反映土壤结构属性，影响土壤保持和供应水肥的能力。土壤基本物理指标统计分析表见表1。

由表1可以看出，排土场土壤的物理性质和当地未扰动土相比有明显的变化。土壤容重值约80%在1.4 g/cm3以上，说明土壤结构过紧实，原因可能是复垦机械反复碾压所致；在一定范围内，土壤的容重越小，表明土壤的结构性越好越疏松，越有利于水气的交换，反之则土壤结构性差，板结，不利于植物生长，因此研究区土壤不利于植物生长。排土场土壤比重、孔隙度和土壤含水量均小于未扰动土，其中土壤比重小于未扰动土，这可能是排土场土壤经过扰动后结构较差所致。土壤孔隙度在30%～40%之间，原因是研究区土壤经过剥离、排放，原有的土层顺序被破坏，且排土场土壤与未扰动土相比，多属于砂土，大孔隙较多，更加不利于保水保肥。同时反映到土壤含水量与未扰动土相比，下降了68%～76%。

2.2 地形因子对土壤物理性质的影响

2.2.1 地形因子与土壤物理性质的相关性分析

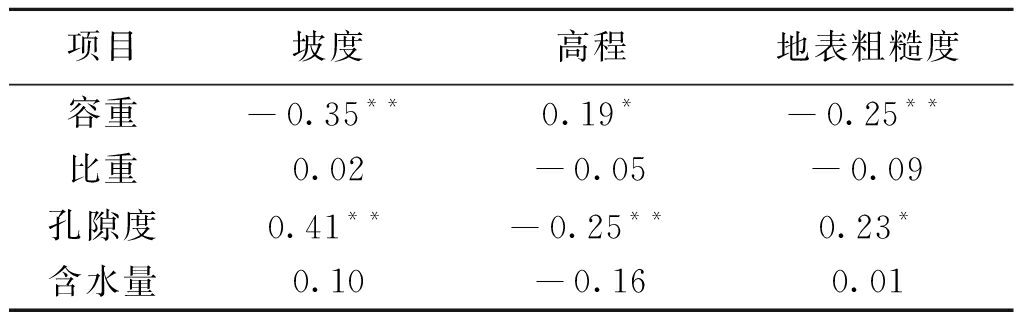

不同的地形因子对土壤物理性质的影响效果不同，为此采用SPSS软件对地形因子和土壤物理性质进行了相关性分析。地形因子与土壤物理性质的相关性见表2。

由表2可以看出，土壤容重与坡度、地表粗糙度呈显著负相关关系，即排土场边坡土壤的容重值小于平台土壤的容重值，这与表1呈现的结果是一致的，且地表粗糙度大的区域土壤容重值小，与高程呈正相关关系，即随着高程降低，容重值减小。土壤孔隙度则正相反，与坡度、地表粗糙度呈正相关关系，即坡度越大土壤结构越松散，随地表粗糙度增加，孔隙度也随之变大，与高程成负相关关系，即高程从高到低，孔隙度由小变大。而土壤比重、含水量受地形因子影响较小。因此，下面重点分析土壤容重、孔隙度与地形因子的空间关系。

2.2.2 土壤容重与地形因子的空间关系

首先将土壤容重以0.1 g/cm3为间隔分为5级，然后将其叠加到排土场坡度、高程、地表粗糙度专题图上，得到采样点土壤容重与地形因子的空间关系分布图如图2所示，并按照地形因子分级统计不同级别的土壤容重占比如图3所示，进而分析土壤容重受地形因子影响的空间分布趋势。

由图3(a)可以看出，坡度为<5°的大部分区域为排土场平台，容重值多集中在1.5 g/cm3以上，其中大于1.5 g/cm3的采样点占比约为43%。随着坡度的增加，地形逐渐由平台向边坡过渡，低容重值土壤的占比逐渐增大，高容重值的土壤占比逐渐变小。

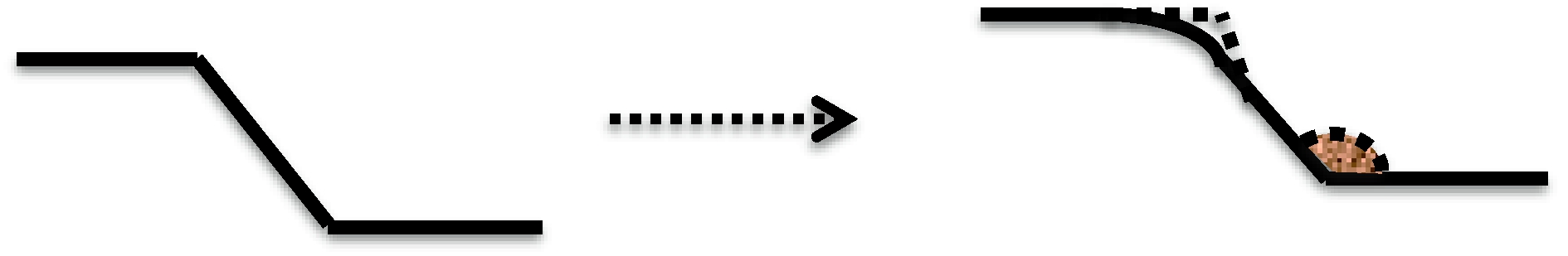

由图2(a)可以看出，低容重值多出现在平台与边坡的过渡地带，分析原因是由于风力和雨水等的侵蚀平台边缘或者边坡土壤会塌落下来沉积在此处，边坡塌落示意图如图4所示，因此较为松散，而且过渡地带的坡度多集中分布在5°～25°之间，因此从图2(a)和图3(a)均可以看出，坡度在5°～25°之间容重值小的土壤占比较高。

由图2(b)和(c)可以看出，排土场平台土壤的容重值均大于边坡土壤的容重值，这是由于平台受机械压实程度大，而边坡没有机械压实，故平台土壤较紧实，容重较大；由图3(c)可以看出，平台H的容重值最大，这可能与复垦年限和复垦工序有关，排土场由低层到高层复垦，低层排土场较早复垦，自然恢复时间更长，土质也更加疏松(容重值小)，但同时平台G的土壤容重值大于平台M和平台L的土壤容重值，这是因为平台G作为整个排土场输送排覆材料的主路径，受到排土机械碾压的影响面积最大，因此其容重值反而比上两层平台容重值高。

由图2(c)可以看出，边坡粗糙度大于平台部位，而排土场平台的土壤容重值均大于对应的边坡土壤的容重值，因此二者呈负相关，与表2的结果一致。

从图3(d)可看出，随粗糙度增大，容重值小于1.5 g/cm3的土壤占比增加，分析原因可能是平台在受机械压实的过程中，不仅增大了土壤容重，而且地表比较平整，而边坡没有压实，故粗糙度比平台大，加之边坡土壤容重小易出现细沟侵蚀，且细沟侵蚀出现后进一步导致地表糙度增大。

2.2.3 土壤孔隙度与地形因子的空间关系

首先以10%为间隔将土壤孔隙度分成四级，将采样点的孔隙度分级图叠加到排土场坡度、高程、地表粗糙度专题图上，得到采样点土壤孔隙度的空间分布图如图5所示，并按照地形因子分级统计不同级别的土壤孔隙度占比，进一步分析土壤孔隙度受地形因子影响的空间分布趋势。地形分级对应的土壤孔隙度分级占比如图6所示。

由图6(a)可以看出，除了坡度在5°～25°的区域，其余区域的土壤孔隙度大部分集中在30%～40%之间。

由图5(a)可以看出，5°～25°属于边坡-平台过渡地带，和土壤容重的分析原因类似，由于侵蚀或者边坡塌落现象，这一部分的土壤多为松散的沉积物，因此孔隙度为40%～50%之间的土壤占比增大。

由图5(b)可以看出，边坡土壤的孔隙度整体高于平台土壤孔隙度，这是由于平台部位受机械碾压所致，随碾压次数的增加，土壤孔隙度呈逐渐递减的趋势，其中平台G的土壤的孔隙度最小，原因是平台G作为整个排土场输送排覆材料的主路径，受到排土机械碾压的影响面积最大。

由图6(d)可以看出，不同级别的粗糙度下，孔隙度在30%～40%的均占比最大。从整体来看，随着地表粗糙度的增加，孔隙度呈现减小的趋势。综合比较，地表粗糙度对孔隙度的影响小于坡度和高程对孔隙度的影响。

3 结论

(1)排土场土壤的物理性质与当地未扰动土相比，土壤容重、比重、孔隙度和含水量都发生了明显的变化。容重明显变大，主要是因为复垦排土场受人为扰动大，对土壤的压实程度大，土壤密实。其余指标均小于对照土，尤其是土壤含水量，下降了57%以上。对于内蒙古干旱地区，水分是考量土壤重构质量的重要指标，是制约矿区植被重建生态恢复的关键因子。因此在复垦排土场初期养护过程中，要加强对土壤水分的管理。

(2)不同的地形因子与不同的土壤物理性质之间的关系不同，排土场的土壤容重和孔隙度与坡度、高程和地表粗糙度之间存在相关关系。土壤容重与坡度呈显著负相关关系，排土场边坡的土壤容重值小于平台的土壤容重值；与高程呈正相关关系，即随着高程降低，容重减小；土壤孔隙度则正相反，与坡度呈正相关关系，坡度越大土壤结构越松散；与高程成负相关关系，从高到低，孔隙度由小变大。综合考虑，复垦排土场边坡坡度不宜太大，最大控制在25°～30°之间。平台受机械压实影响较大，复垦工作完成后，要采取一定的生物措施、物理措施减少压实造成的影响，逐步向自然状态土壤恢复。

(3)无人机作为一种新型手段，可以为排土场此类中尺度区域的研究提供更加详细的信息，诸如侵蚀沟/排土场主路径等信息，对于准确分析排土场的影响因素具有一定的帮助。

参考文献：

[1] 王金满,郭凌俐,白中科等.黄土区露天煤矿排土场复垦后土壤与植被的演变规律[J].农业工程学报,2013(21)

[2] 李晋川,王翔，岳建英等. 安太堡露天矿植被恢复过程中土壤生态肥力评价[J].水土保持研究，2015(1)

[3] 刘卫华,赵冰清,白中科等.半干旱区露天矿生态复垦土壤养分与植物群落相关分析[J].生态学杂志,2014 (9)

[4] 杨睿璇.黄土区露天煤矿排土场复垦土壤理化性质空间变异性研究[D].中国地质大学(北京),2014

[5] 王杨扬,赵中秋,原野等.安太堡露天煤矿3种刺槐复垦模式土壤质量评价[J].中国煤炭,2017(5)

[6] 张雅楠.黒岱沟排土场复垦地植被类型及土壤理化性质的研究[D].内蒙古农业大学,2013

[7] 李鹏飞,张兴昌, 朱首军等.植被恢复对黑岱沟矿区排土场土壤性质的影响[J].水土保持通报，2015(5)

[8] 王金满,张萌,白中科.黄土区露天煤矿排土场重构土壤颗粒组成的多重分形特征[J].农业工程学报,2014(4)

[9] 郭凌俐,王金满,白中科等.黄土区露天煤矿排土场复垦初期土壤颗粒组成空间变异分析[J].中国矿业，2015(2)

[10] 刘孝阳,周伟,白中科等.平朔矿区露天煤矿排土场复垦类型及微地形对土壤养分的影响[J].水土保持研究,2016(3)

[11] 张宏芝,朱清科,王晶等.陕北黄土坡面微地形土壤物理性质[J].水土保持通报,2011 (6)

[12] Huang C, Gascuel-Odoux C, Craas-Cayot S. Hillslope topographic and hydrologic effects on overland flow and erosion[J]. Catena, 2002(2)

[13] Zhao Longshan, Wang Linhua, Liang Xinlan, et al. Soil surface roughness effects on infiltration process of a cultivated slopes on the Loess Plateau of China[J]. Water Resources Management, 2013 (14)

Research on relationship between terrain factors and soil physical properties of reclamation dump based upon UAV image

Zhao Yanling, Liu Huifang, Wang Xin, Zou Yuzhu, Tian Shuaishuai

(Institute of Land Reclamation and Ecological Restoration, China University of Mining and Technology, Beijing, Haidian, Beijing 100083, China)

Abstract The physical and chemical properties of soil directly reflected the quality of soil reconstruction in waste dump. The authors conducted statistical analysis on reclamation soil physical properties of Shengli coalfield No. 1 Opencast Coal Mine dump in Inner Mongolia Xilinhot, and achieved high-precision terrain thematic map taking UAV image as base map, and explored the influence of gradient, elevation, surface roughness and other terrain factors on soil physical properties. The research results showed that comparing to the local undisturbed soil, the soil physical properties of reclamation dump changed a lot and the soil structure was poor; the volume weight and porosity of soil were influenced sharply by terrain factors and had great relations with gradient, elevation and surface roughness. This research results provided theoretical basis for opencast mine dump reclamation.

Key words UAV, terrain, soil physical properties, waste dump

中图分类号 TD99

文献标识码 A

基金项目：国家重点研发计划(2016YFC0501103-4)

引用格式：赵艳玲，刘慧芳，王鑫等. 基于无人机影像的复垦排土场地形因子与土壤物理性质的关系研究[J].中国煤炭，2018，44(9)：117-122.

Zhao Yanling, Li Huifang, et al. Research on relationship between terrain factors and soil physical properties of reclamation dump based upon UAV image[J]. China Coal, 2018, 44(9)：117-122.

作者简介：赵艳玲(1976-)，女，河北献县人，教授，博士生导师，主要从事土地复垦与生态重建及3S技术的应用等研究。
